انجینئرنگ ایکسیلنس: ہائیڈرولک والو بلاکس کے اصولوں کو سمجھنا

سیال طاقت کے دائرے میں، ہائیڈرولک والو بلاک دماغ ہے جو ہائیڈرولک سیال کے دباؤ، بہاؤ اور دشاتمک کنٹرول کو کنٹرول کرتا ہے تاکہ ایپلی کیشن کے ذریعہ متعین کردہ مطلوبہ پوزیشن تک ایکچیویٹر کی صحیح حرکت کو پورا کیا جا سکے۔

1. درجہ بندی اور فعالیت

ہائیڈرولک کنٹرول والوز کو بڑے پیمانے پر تین قسم کے کنٹرول والوز میں تقسیم کیا جاسکتا ہے: دشاتمک کنٹرول والوز، پریشر کنٹرول والوز، فلو کنٹرول والوز۔ یہ، بدلے میں، کسی بھی ہائیڈرولک نظام میں تین بنیادی سرکٹس پر کنٹرول فراہم کرتے ہیں: دشاتمک کنٹرول، پریشر ریگولیشن، رفتار کنٹرول۔ ان والوز کو تھریڈڈ والوز، والوز سب پلیٹ ماونٹڈ یا کارٹریج والوز کے طور پر ترتیب دیا جا سکتا ہے۔

2. دو طرفہ کارتوس والو کی اناٹومی۔

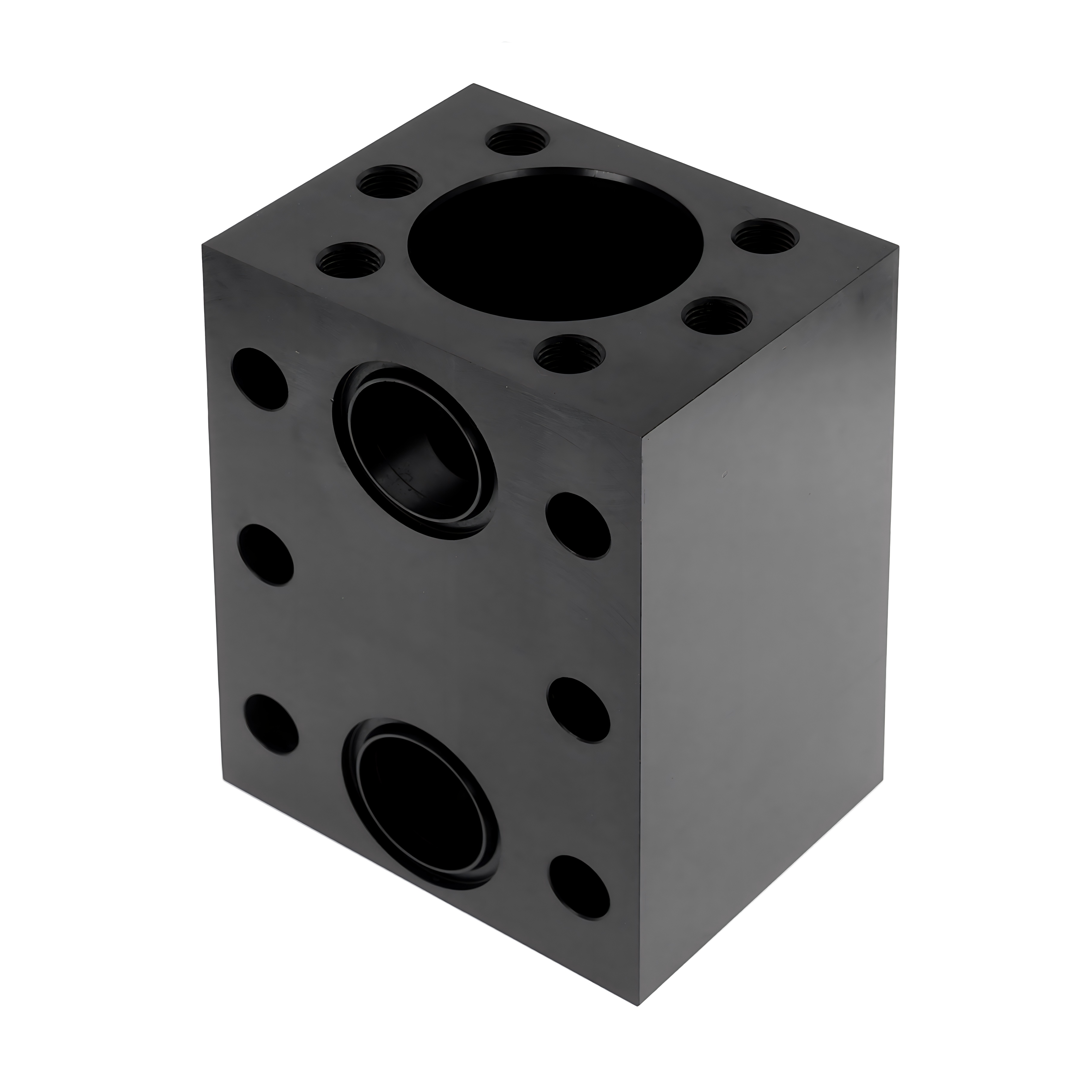

ایک سرکردہ پریسجن مشینی فیبریکیٹر کے طور پر، Difon دو طرفہ کارٹریج والوز کی پیچیدہ مینوفیکچرنگ میں مہارت رکھتا ہے، جو درج ذیل حصوں میں پایا جا سکتا ہے: اسپول، آستین، اسپرنگ اور سیل پر مشتمل انسرٹ۔ یہ والو کا سر ہے جو مین آئل سرکٹ کو کمانڈ کرتا ہے۔ کنٹرول کور چھوٹے پائلٹ عناصر کو پکڑتا ہے اور پائلٹ کنٹرول اور مین کنٹرول چیمبرز کے درمیان داخل کو محفوظ رکھتا ہے۔ پائلٹ والو بڑے مین سپول کو کمانڈ کرنے کے لیے کور پر نصب ہے۔ زیادہ تر عام طور پر، یہ معیاری ISO کمپلائنٹ الیکٹرو میگنیٹک ڈائریکشنل والوز یا پروپرشنل پریشر والوز ہوتے ہیں۔ انٹیگریٹڈ مینی فولڈ بلاک مندرجہ بالا تمام اجزاء کو رکھتا ہے اور آئل سرکٹس کی اندرونی کمیونیکیشن کو کمانڈ کرتا ہے، جو کہ انتہائی پیچیدہ ہیں۔
