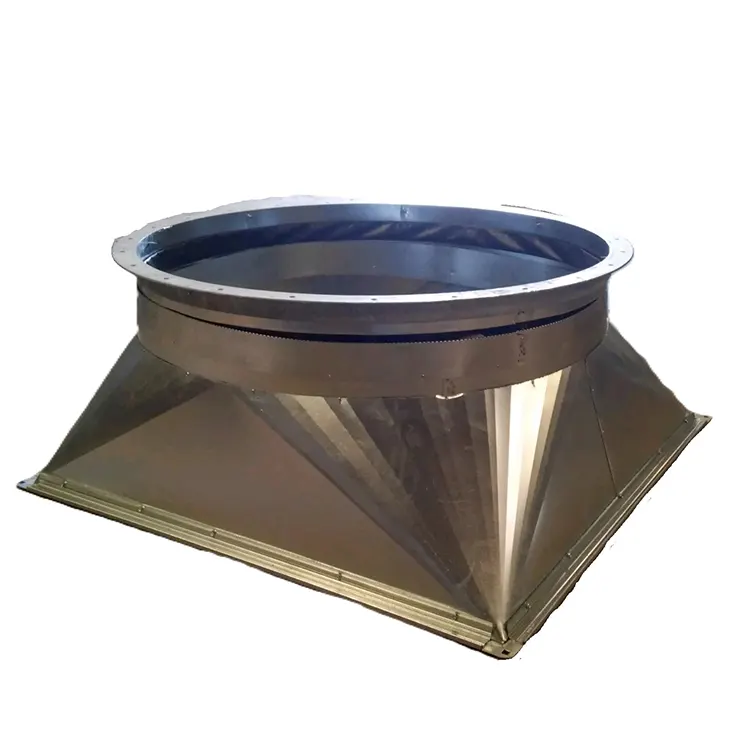

مربع سے دور کی منتقلی

سی این سی ڈفون مشینری میں مربع سے راؤنڈ ٹرانزیشن شیٹ میٹل پرزوں کے لئے موڑ رہا ہے

وینٹیلیشن سسٹم ، کیمیائی سیال کی منتقلی ، اور ماحولیاتی تحفظ کے سازوسامان جیسے صنعتوں میں مینوفیکچروں کو اکثر صحت سے متعلق مربع سے راؤنڈ ٹرانزیشن حصوں کی ضرورت ہوتی ہے۔ یہ حصے مربع یا آئتاکار نالیوں/پائپوں کو گول سے جوڑتے ہیں ، اور انہیں ہوا کے بہاؤ کو ہموار ، سیال مزاحمت کو کم رکھنے اور لیک کو روکنے کی ضرورت ہے۔ ڈیفون مشینری کمپنی ، لمیٹڈ سی این سی موڑنے والی خدمات کا ایک قابل اعتماد فراہم کنندہ ہے جو اس پیچیدہ شیٹ میٹل تشکیل دینے کی ایپلی کیشن کے لئے خاص طور پر انجنیئر ہے۔ ہماری اہم پیش کشوں میں کسٹم اور نیم کسٹوم مربع سے راؤنڈ ٹرانزیشن پارٹس شامل ہیں-تجارتی HVAC نالیوں کے لئے چھوٹے چھوٹے ، صنعتی کیمیائی منتقلی پائپ لائنوں کے لئے بڑے پیمانے پر۔ اگر آپ ان منتقلی کے پرزے کو ڈیفون سے خریدتے ہیں تو ، آپ متعدد اجزاء کو ایک ساتھ چھپانے یا دستی کام کے استعمال کی پریشانی کو چھوڑ دیتے ہیں۔ آپ کو ایک ایسا ساتھی بھی ملتا ہے جو جانتا ہے کہ یہ حصے آپ کے سسٹم کی مجموعی کارکردگی کو کس طرح متاثر کرتے ہیں اور یہ کب تک چلتا ہے۔

یہ مربع سے راؤنڈ منتقلی کے حصے آسان "کنیکٹر" کی طرح نظر آسکتے ہیں ، لیکن ان کا ڈیزائن اور آپ کے سسٹم کی کارکردگی ، حفاظت اور لمبی عمر کو براہ راست متاثر کرنے سے۔ ایچ وی اے سی میں ، ناقص طور پر بنی منتقلی ہوا کی ہنگامہ آرائی کا سبب بن سکتی ہے۔ یہ زیادہ توانائی کا استعمال کرتا ہے اور زیادہ شور مچاتا ہے۔ کیمیائی سیال کی منتقلی میں ، ناہموار سیونز یا دیوار کی متضاد موٹائی لیک ہونے کا باعث بن سکتی ہے۔ یہ حفاظتی خطرات اور فضلہ مواد ہیں۔ بہت سے معیاری شیٹ میٹل سپلائرز کو مربع سے راؤنڈ ٹرانزیشن کے لئے خصوصی مہارت کا فقدان ہے ، جس کے نتیجے میں اکثر صحت سے متعلق سمجھوتہ ہوتا ہے۔ ڈیفون کا خصوصی سی این سی موڑنے کا عمل خاص طور پر اس جیومیٹری کے انوکھے چیلنجوں پر قابو پانے کے لئے ڈیزائن کیا گیا ہے: یہ آسانی سے کونیی (مربع/آئتاکار) سے مڑے ہوئے (گول) میں مادے کی جھرریوں کے بغیر ، اسے بہت پتلی بنائے ، یا اس کی ساخت کو کمزور کرتا ہے۔ ہمارا عمل انجینئرنگ کی صحت سے متعلق اور حقیقی دنیا کی کارکردگی دونوں کی فراہمی کے لئے ڈیزائن کیا گیا ہے۔ ہر منتقلی کا حصہ جو ہم بناتے ہیں وہ نہ صرف آپ کے مربع اور گول اجزاء کو بالکل فٹ بیٹھتا ہے بلکہ آپ کے پورے سسٹم کو بہتر کام کرنے میں بھی مدد کرتا ہے - چاہے آپ ہوا ، پانی یا کیمیائی سیالوں کو منتقل کررہے ہو۔

آپ کے مربع سے راؤنڈ ٹرانزیشن حصے کی تیاری ایک سخت تین فیز ورک فلو کی پیروی کرتی ہے: ڈیزائن ، پروڈکشن اور فائننگ ، شروع سے ختم ہونے تک آپ کے سسٹم میں ہموار انضمام کو یقینی بناتا ہے۔ یہ ورک فلو شکل کی قدرتی پیچیدگی سے متعلق ہے ، اور اس کا آغاز ڈیزائن کی تفصیلی اصلاح سے ہوتا ہے۔ معیاری موڑنے والے حصے آسان 2D شکلوں کی پیروی کرتے ہیں ، لیکن مربع سے راؤنڈ ٹرانزیشن کو عین مطابق 3D ماڈلنگ کی ضرورت ہے۔ اس عمل کے لئے "ترقیاتی نمونہ" کے عین مطابق حساب کتاب کی ضرورت ہے۔ یہ فلیٹ شیٹ میٹل لے آؤٹ ہے جو مطلوبہ منتقلی کی شکل میں موڑتا ہے۔ ڈیفون میں ، ہماری انجینئرنگ ٹیم منتقلی کے حصے کے 3D ماڈل بنانے کے لئے جدید CAD سافٹ ویئر کا استعمال کرتی ہے۔ پھر ہم یہ دیکھنے کے لئے محدود عنصر تجزیہ (FEA) چلاتے ہیں جب مائل مائل ہونے پر مواد کیسے کام کرے گا۔ اس نقالی سے ممکنہ مسائل کو جلدی سے پکڑ لیا جاتا ہے۔ مثال کے طور پر ، اگر 200 ملی میٹر مربع ڈکٹ سے 150 ملی میٹر گول پائپ میں منتقلی کا ایک رداس ہے جو ایک جگہ پر بہت تنگ ہے تو ، ایف ای اے مادی جھرری دکھائے گا۔ ہماری ٹیم منتقلی کے رداس کو تھوڑا سا بڑا بنانے کے لئے پروفائل کو ایڈجسٹ کرے گی - لہذا دھات بغیر کسی تناؤ کے آسانی سے موڑتی ہے۔ ہم آپ کی ٹیم کے ساتھ بھی کام کرتے ہیں تاکہ یہ یقینی بنایا جاسکے کہ ڈیزائن آپ کے سسٹم کی ضروریات کے مطابق ہے۔ اگر منتقلی اعلی درجہ حرارت HVAC نظام میں ہوگی تو ، ہم وارپنگ کو روکنے کے لئے مادی موٹائی کو ایڈجسٹ کریں گے۔ اگر یہ سنکنرن کیمیکلز کے لئے ہے تو ، ہم مصر کے درجات کا انتخاب کریں گے جو نقصان کو بہتر طور پر مزاحمت کرتے ہیں۔ یہ ڈیزائن کا مرحلہ بنیادی نہیں ہے ، ابتدائی نہیں - یہ ہموار اور کامیاب موڑنے کے عمل کو یقینی بنانے کے لئے اہم ہے۔ حالیہ کلائنٹ کی مصروفیت میں ، ہمارے ایف ای اے تجزیہ نے ابتدائی منتقلی کے ڈیزائن میں پروڈکشن شروع ہونے سے پہلے ایک ممکنہ لیک پوائنٹ کی نشاندہی کی اور حل کیا۔ ایک بار ڈیزائن مکمل ہونے کے بعد ، ہم سی این سی پر مبنی طبقاتی موڑنے کی طرف بڑھتے ہیں-یہ ہموار مربع سے راؤنڈ منتقلی کا سب سے اہم مرحلہ ہے۔ سادہ یو موڑ یا ایل موڑ کو صرف سنگل محور سی این سی مشینوں کی ضرورت ہوتی ہے ، لیکن مربع سے گول ٹرانزیشن کو کثیر محور کی ضرورت ہوتی ہے۔ یہ مشینیں شیٹ میٹل کے مختلف حصوں میں دباؤ اور زاویوں کو ایڈجسٹ کرسکتی ہیں۔ ان کے پاس قابل پروگرام بیکگاجز اور ریئل ٹائم زاویہ مانیٹرنگ سینسر ہیں۔ یہ ایک عام حصے کے لئے کس طرح کام کرتا ہے یہاں ہے: 250 ملی میٹر مربع سے 200 ملی میٹر دور تک 1.5 ملی میٹر موٹی جستی اسٹیل منتقلی کا کہنا ہے۔ پہلے ، ہم فلیٹ ڈویلپمنٹ پیٹرن کو مشین کے ورک ٹیبل پر لوڈ کرتے ہیں۔ سی این سی سسٹم 3D ڈیزائن فائل کو 8–12 "موڑنے والے طبقات" کا نقشہ بنانے کے لئے استعمال کرتا ہے۔ ہر طبقہ کے ل the ، مشین دھات کو بالکل ٹھیک پوزیشن میں رکھنے کے لئے بیک گیج کو ایڈجسٹ کرتی ہے۔ پھر یہ طبقہ کو کسی مخصوص زاویہ پر موڑنے کے لئے صحیح دباؤ کا اطلاق کرتا ہے۔ ہر طبقہ کے درمیان ، زاویہ سینسر چیک کرتا ہے کہ آیا موڑ درست ہے۔ اگر کوئی طبقہ بھی 0.3 ° سے بند ہے تو ، مشین اگلے ایک کے لئے دباؤ کو خود بخود ایڈجسٹ کرتی ہے۔ یہ منقسم طریقہ "مادی میموری" سے گریز کرتا ہے - جب دھات تیز شکل میں تبدیلیوں کی مزاحمت کرتی ہے۔ اس کے نتیجے میں مربع سے گول تک ہموار ، مستقل منتقلی ہوتی ہے ، جو تیز تضادات یا مادی اخترتی سے پاک ہے۔

اس بات کو یقینی بنانے کے لئے کہ اس حصے کو فوری طور پر انضمام کے لئے تیار ہے ، اس میں صحت سے متعلق انشانکن اور سیون تکمیل ہوتی ہے۔ \-یہ اقدامات اسکوائر ٹو راؤنڈ ٹرانزیشن پارٹ کو آپ کے سسٹم میں ابھی استعمال کرنے کے لئے تیار ہوجاتے ہیں۔ سب سے پہلے ، ہم پورے حصے کی سطح کا نقشہ بنانے کے لئے لیزر سموچ اسکینر کا استعمال کرتے ہیں۔ ہم اس نقشے کا موازنہ اصل 3D ڈیزائن فائل سے کرتے ہیں تاکہ یہ یقینی بنایا جاسکے کہ منتقلی کا وکر مستقل ہے اور مربع اختتام معیاری ڈکٹ/پائپ کے سائز کو فٹ بیٹھتا ہے۔ ان حصوں کے لئے جن کو سیون کی ضرورت ہے ، ہم سٹینلیس سٹیل اور ایلومینیم کے لئے ٹگ ویلڈنگ یا جستی اسٹیل کے لئے اسپاٹ ویلڈنگ کا استعمال کرتے ہیں۔ پھر ہم کسی بھی ٹکرانے سے چھٹکارا پانے کے لئے سیون کو ہموار پیستے ہیں جو ہوا کے بہاؤ یا سیال کے بہاؤ میں خلل ڈال سکتے ہیں۔ مزید برآں ، ہر بیچ ایک جہتی تعمیل چیک سے گزرتا ہے: ہم منتقلی کے حصے کو معیاری مربع ڈکٹ اور گول پائپ سے مربوط کرتے ہیں اور پتلی فیلر گیج کے ساتھ خلاء کی جانچ پڑتال کرتے ہیں۔ اگر کوئی خلا 0.1 ملی میٹر سے زیادہ ہے تو ، ہم حصوں کے اگلے سیٹ کے لئے موڑنے والے پیرامیٹرز کو ایڈجسٹ کرتے ہیں۔ ان حصوں کے لئے جو سیالوں کو لے کر جاتے ہیں ، ہم ایک دباؤ ٹیسٹ شامل کرتے ہیں: ہم اس حصے پر مہر لگاتے ہیں ، اسے پانی یا ہوا سے بھرتے ہیں ، اور آپ کے سسٹم کے زیادہ سے زیادہ آپریٹنگ دباؤ میں 1.2 گنا زیادہ لیک کی جانچ کرتے ہیں۔ اس سے یہ یقینی بناتا ہے کہ منتقلی کی سیونز میں کوئی سیال نہیں جاتا ہے۔

ڈیفون کو منتخب کرنے کا ایک اہم فائدہ سسٹم کی مطابقت کو یقینی بنانے کے لئے ہمارا جامع نقطہ نظر ہے۔ بہت سارے کلائنٹ موجودہ مربع اور گول اجزاء کے ساتھ ہمارے پاس آتے ہیں۔ انہیں خدشہ ہے کہ کسٹم منتقلی کا حصہ ان کے پرانے سسٹم کے مطابق نہیں ہوگا۔ اس تشویش کو دور کرنے کے بعد ، ہم سائٹ یا دور دراز 'طول و عرض کی توثیق' خدمات فراہم کرتے ہیں۔ ہم یا تو آپ کی موجودہ نالیوں/پائپوں کی پیمائش کرنے کے لئے ایک ٹیکنیشن بھیجتے ہیں یا ڈیجیٹل کیلیپر سے خود کی پیمائش کرتے ہوئے آپ کو چلتے ہیں۔ پھر ہم آپ کے اجزاء میں کسی بھی چھوٹے فرق کو مماثل کرنے کے لئے منتقلی کے حصے کے ڈیزائن کو ایڈجسٹ کرتے ہیں۔ مثال کے طور پر ، اگر آپ کے مربع ڈکٹ کی 252 ملی میٹر کی لمبائی ہے تو ، ہم ترقی کے نمونے کو فٹ کرنے کے لئے تبدیل کردیں گے۔ ہم تنصیب کی رہنمائی بھی دیتے ہیں: ہر آرڈر ایک سادہ انسٹرکشن شیٹ کے ساتھ آتا ہے۔ یہ جزوی سیدھ کے ل clear واضح ہدایات فراہم کرتا ہے اور تجویز کردہ فاسٹنرز کی وضاحت کرتا ہے۔ ہماری تکنیکی ٹیم انسٹالیشن کے سوالات کے جوابات کے لئے فون یا ویڈیو کال کے ذریعہ بھی دستیاب ہے۔ یہ ایک ایسی سطح ہے جو ہماری خدمت کو ممتاز کرتی ہے۔

مربع سے راؤنڈ ٹرانزیشن حصوں کے لئے باقاعدہ کلائنٹ کسٹم پروڈکشن شیڈولنگ اور انوینٹری مینجمنٹ پروگراموں سے فائدہ اٹھا سکتے ہیں۔ اگر آپ ایک مہینہ میں 500 یونٹ بنانے والے HVAC تیار کرنے والے ہیں تو ، ہم ماہانہ ترسیل کے ساتھ بار بار چلنے والا آرڈر ترتیب دے سکتے ہیں۔ ہم اپنے آب و ہوا سے چلنے والے گودام میں تیار حصوں کو ذخیرہ کرتے ہیں۔ ہماری تیز رفتار پروٹو ٹائپنگ سروس کے ساتھ اپنے ترقیاتی چکر کو تیز کریں: اگر آپ ایک نیا وینٹیلیشن سسٹم تیار کررہے ہیں اور ہوا کے بہاؤ کو جانچنے کے لئے ایک نمونہ منتقلی کے حصے کی ضرورت ہے تو ، ہم اسے اپنی چھوٹی سی بیچ سی این سی لائن کے ساتھ 3-5 کاروباری دنوں میں بنا سکتے ہیں۔ اس سے آپ کو بہت کچھ آرڈر کرنے سے پہلے کارکردگی کی جانچ پڑتال کی جاسکتی ہے۔ ہمارا سسٹم آپ کی آرڈر کی تاریخ کے تفصیلی ریکارڈ برقرار رکھتا ہے۔ اگر آپ کو چھ ماہ قبل خریدنے والے کسی حصے کو دوبارہ ترتیب دینے کی ضرورت ہے تو ، ہمارے پاس پہلے سے ہی ڈیزائن فائل اور مادی چشمی موجود ہے۔ اس سے نئے احکامات کے مقابلے میں لیڈ ٹائم میں تقریبا 30 فیصد کمی واقع ہوتی ہے۔

مربع سے راؤنڈ منتقلی کے حصے محض کنیکٹر سے زیادہ ہیں۔ وہ نظام کی کارکردگی کے لئے اہم ہیں۔ وہ آپ کے سسٹم کے ہموار ، محفوظ اور قابل اعتماد آپریشن کو یقینی بنانے کے لئے اہم اجزاء ہیں۔ خصوصی سی این سی موڑنے ، ڈیزائن کی اصلاح ، مادی مہارت اور مطابقت کے عزم کو یکجا کرکے ، ہم اس بات کو یقینی بناتے ہیں کہ ہر منتقلی کا حصہ آپ کے جہتی اور کارکردگی کی ضروریات کو پورا کرے۔ چاہے آپ تجارتی HVAC نیٹ ورک ، ایک صنعتی کیمیائی پائپ لائن ، یا دھول جمع کرنے کا نظام بنا رہے ہیں ، ہمارے مربع سے گول منتقلی کے حصے بغیر کسی رکاوٹ کے مربع اور گول اجزاء کے مابین فاصلے کو ختم کرتے ہیں۔ اپنی مخصوص ضروریات کے بارے میں بات کرنا چاہتے ہیں؟ نمونہ کا حصہ طلب کریں؟ آو ہماری سہولت دیکھو؟ ہماری ٹیم سے رابطہ کریں۔ آپ خود ہی دیکھ سکتے ہیں کہ ہم فلیٹ شیٹ میٹل کو صحت سے متعلق حصوں میں کیسے تبدیل کرتے ہیں جو آپ کے کاموں کی کارکردگی اور وشوسنییتا کو یقینی بناتے ہیں۔
